Гибка листового металла

Гибка листового металла - это технологический процесс металлообработки, при котором заготовке придается заданная форма за счёт деформации. Это гибкий технологичный процесс для листовой заготовки. Он позволяет получать детали без сварки, сохраняя прочность, точность размеров и внешний вид. Компания Технолоджис групп выполняет гибку на современном оборудовании, обеспечивая высокое качество обработки и соблюдение нормативных допусков.

Обрабатываемый металл приобретает необходимую форму без потери своих свойств. Этот процесс гибки металла используется при изготовлении элементов конструкций, корпусов, профилей, других металлических изделий, где требуется точная геометрия, а также устойчивость к нагрузкам.

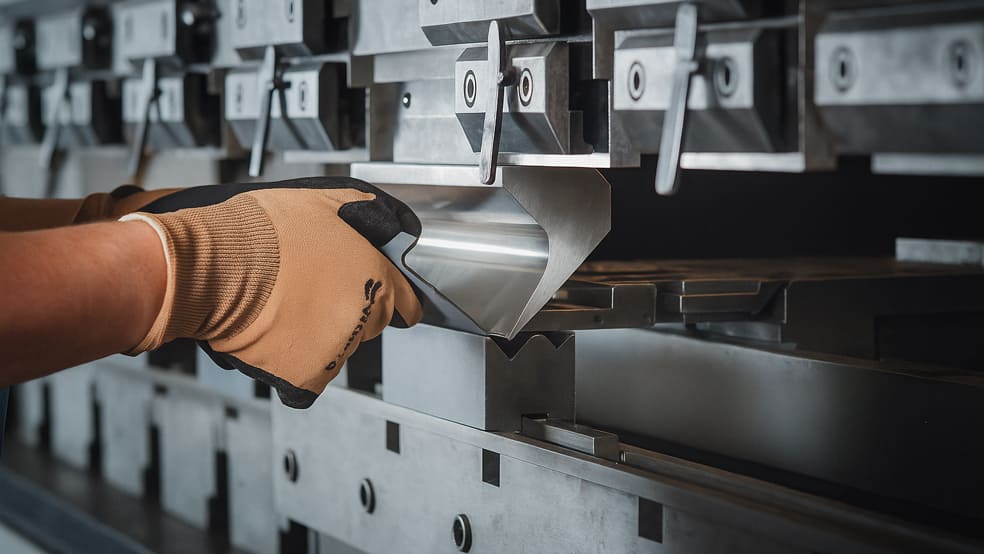

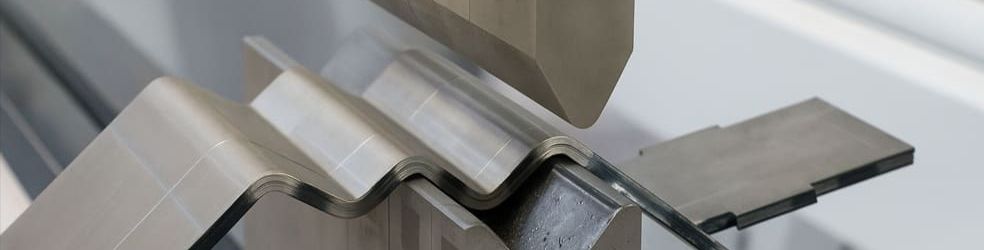

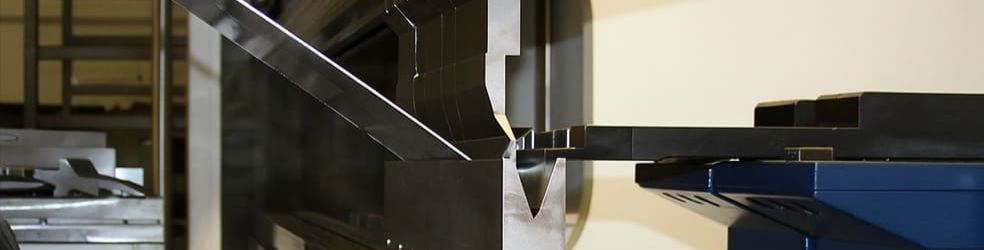

Виды гибки металла

Гибка выполняется различными методами в зависимости от толщины заготовки, требуемого угла изгиба и назначения изделия. Каждый способ имеет собственные технологические особенности, влияющие на точность, радиус, форму готовой детали.

• V-образный изгиб. Самый распространенный метод, при котором используется пуансон с угловым профилем. Заготовка прижимается к матрице, а усилие деформации создаёт изгиб под заданным углом. Такой способ подходит для получения прямолинейных участков, сгибов под 90° и создания деталей с точной геометрией. При правильной настройке оборудования металл не деформируется за пределами линии изгиба.
• Нижнее прессование. Метод, при котором деталь полностью прижимается к матрице до упора. Это обеспечивает высокую точность угла, а также минимизирует линейное отклонение размеров. Нижнее прессование применяется при серийном производстве элементов, где важно сохранить одинаковый охват на всех деталях.
• Воздушная гибка. При воздушной гибке заготовка соприкасается с матрицей только в трёх точках. Угол формируется глубиной хода пуансона. Это гибкий подход. Преимущество метода - возможность получения разных углов изгиба без смены инструмента. Однако при нарушении заданного усилия может возникнуть дефект - неточность угла или трещина на внешнем слое материала.
• Чеканка. Этот вид гибки используется для повышения точности поверхности и устранения микродеформаций. На металл воздействуют калибрующим ударом, в результате чего устраняются складки или утяжины в месте изгиба. Такой метод применяется для ответственных деталей с повышенными требованиями к форме и внешнему виду.
• U-образная гибка. Метод применяется для изготовления профилей, корпусов, рам. Процесс проводится в матрицах с U-образным пазом. Радиус изгиба зависит от толщины и прочности заготовки. При отклонении усилия от нормы может возникнуть дефект в виде складок или внутренних растяжений.
• Ступенчатая гибка. Применяется, если нужно получить криволинейную поверхность без растяжения материала. Заготовка изгибается последовательно с небольшим шагом, формируя плавный радиус. Для контроля линейных параметров используется шаблон, который предотвращает недопустимое отклонение от заданной формы.
• Валковая гибка. Процесс основан на прокатывании листа между несколькими валками. Изделие постепенно деформируется, принимая требуемый охват. Такой способ используется для изготовления цилиндров, труб, дуговых элементов. Валковая гибка обеспечивает равномерное распределение усилия по длине заготовки, предотвращая разрыв или расслоение.
• Гибка с вытеснением. В ходе операции материал частично перемещается вдоль линии изгиба, что уменьшает вероятность образования складок. Этот способ подходит для обработки заготовок большой толщины. При несоблюдении технологических параметров возможно появление утяжин, поэтому выполнение требует точной настройки пресса.
• Ротационная гибка. Используется на оборудовании с вращающимися роликами. Заготовка постепенно обжимается по радиусу, что исключает появление микротрещин. Это гибкий и точный метод. Ротационная гибка применяется для деталей сложной формы, а также при необходимости точного радиуса и высокого качества поверхности.

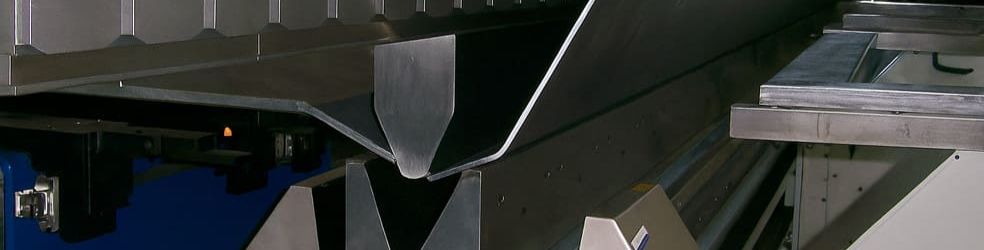

Технологические особенности гибки

Качество гибки зависит от большого количества факторов, которые важно учитывать на каждом этапе:

• Толщина вид металла. Тонкий металл легче поддается гибке, толстый требует более мощного оборудования.
• Радиус изгиба. Минимальный радиус определяется видом материала и его толщиной. Неправильный радиус может привести к трещинам, вызывать дефект материала.
• Смещение волокон. Наружная сторона листа растягивается, внутренняя - сжимается. Контроль этих процессов позволяет избежать деформаций.
• Направление волокон металла. Гибка вдоль волокон снижает риск трещин и повреждений.
• Смазывание, охлаждение. Используется для снижения трения, термической нагрузки, износа оборудования.
• Закрепление заготовки. Неправильная фиксация может привести к перекосам, а главное - браку.

Допуск гибки металлов

Допуск - это предельно допустимое отклонение размеров, углов, которое допускается без потери функциональности изделия. Допуск зависит от толщины листа, радиуса изгиба, способа обработки, характеристик материала.

При гибке металлических заготовок учитываются следующие параметры:

• Линейный размер, его отклонение.
• Радиус изгиба в миллиметрах.
• Угловой параметр.
• Смещение кромок после обработки.
• Форма изделия после охлаждения.

Если допуск превышен, деталь теряет точность и не подлежит использованию. Например, даже незначительное отклонение по углу может привести к нарушению сборки конструкции. Поэтому нужно контролировать усилие, радиус, положение заготовки на каждом этапе процесса.

В технологической документации указываются предельные значения допусков. Для листовой заготовки допуск составляет доли миллиметра, а для крупных профилей - до нескольких миллиметров. Нарушение заданного угла неизбежно вызывает внутренние напряжения и деформацию структуры, что сказывается на долговечность изделия.

Каждый металл требует точного подхода к расчету допустимых отклонений. При выполнении гибки важно учитывать следующие правила:

• Радиус изгиба не должен быть меньше толщины заготовки.
• Материал с низкой пластичностью требует увеличенного охвата.
• Внутренние, внешние усилия должны быть равномерными по всей длине изгиба.
• Любое отклонение фиксируется, а после корректируется до окончания операции.

Контроль допусков проводится с помощью измерительных приборов и шаблонов. При серийном производстве применяется электронная проверка углов, линейных параметров. Такой подход позволяет достигать высокой точности, исключая дефект, вызванный человеческим фактором.

Технолоджис групп строго соблюдает технологические нормы: на собственном производстве действует система контроля качества, включающая измерение параметров после каждой операции. Это гарантирует точное соблюдение допусков, геометрии готовых изделий.
